高壓靜電除塵目前仍然是世界公認的高效可靠的除塵技術，電源作為靜電除塵關鍵設備起著至關重要的作用。經過多年的發展，已出現多種原理的除塵用高壓電源，目前主要有以下四種：?jiǎn)?/span>/三相SCR電源、三相中頻電源、高頻電源、脈沖電源。多種電源的出現，一方面增加了用戶選擇的多樣性，另一方面也增大了用戶選擇難度，因此有必要對各種電源的優缺點加以分析，針對不同客戶不同工況提出針對性的選擇方案。

1. 單/三相SCR電源

傳統的高壓電源通常采用單相SCR電源，其原理如圖：

國內SCR控制電源目前技術ZUI成熟，市場占有量首位，但由于控制原理局限性使得SCR電源有如下缺點：

（1） 工頻條件下工作，變壓器體積大，原材料的上漲成本優勢喪失。

（2） 交流移相控制，諧波嚴重功率因數低，電源本身轉換效率低。

（3） 兩相供電，三相不平衡。

針對單相SCR電源不足國內一些廠家也研制出了三相SCR電源，基本克服了三相不平衡電壓波動大，功率因數低等缺點，但是三相電源也存在自身的問題，如：整流變體積龐大，閃絡控制困難，電流沖擊大，間隙供電不能實現等不足。綜上所述SCR控制電源面臨嚴峻挑戰，已無法完全滿足現代除塵供電技術的要求。

2. 三相中頻電源

三相中頻電源結合了三相SCR電源和現代變頻器原理而產生的一種變頻控制技術。其原理為三相380交流輸入經三相整流橋后變成530V直流，再經三相橋式逆變成400HZ三相交流送中頻整流變輸出高壓直流。

三相中頻電源變壓器較SCR工頻變壓器體積?。p小1/2），供電紋波小性能與高頻電源相當，采用較低逆變頻率可實現控制柜與變壓器分離，因此對SCR電源現場改造實施方便快捷。

三相中頻電源優缺點也十分明顯：

優點：采用SVPWM中頻調幅調壓（普通變頻器控制原理）方案簡單技術成熟。

缺點：中頻控制需進行諧波治理；IGBT采用硬開關，損耗大，可靠性降低；中頻輸出變壓器噪聲大。目前國內中頻電源相對高頻電源只是一個折衷的技術方案產品。

3. 高頻電源

  上世紀90年代，國外ALSTON等公司率先進行電除塵高頻電源的研發和應用，其節能提效已得到業內好評，本世紀初國內高頻電源研制應用也逐步展開，目前產品的市場前景可觀，大有完全替代傳統SCR電源的趨勢。

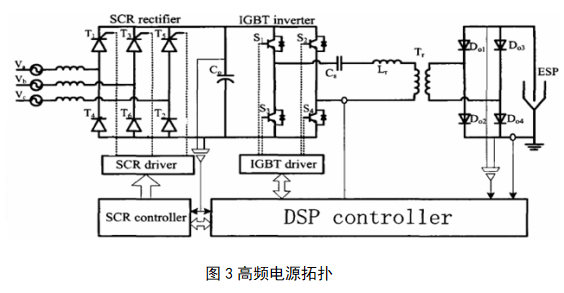

國內各高頻電源廠商方案雖各有特色，但總體電路基本相似，主要由工頻整流濾波，諧振逆變回路，高頻升壓整流輸出以及電源控制部分組成。主回路采用串聯諧振拓?fù)浠芈芳窜涢_關技術，能很大降低開關損耗，提高逆變效率。

高頻電源優點：

（1）三相輸入，減少相間不平衡，功率因數大。

（2）采用高頻變壓器，可有效減小升壓變壓器的體積和重量，節約耗材，轉換效率高。

（3）高頻電源使用全控型器件IGBT 軟開關控制，減小損耗，利于大功率輸出。

（4）工作頻率可達25-50kHz，輸出電壓紋波小，有利于電場荷電。

高頻電源應用主要問題在于，由于電路高頻化后，控制柜和變壓器不能分離，一體化后必須安放在室外，因此電源運行環境惡劣，耐氣候性要求高，在散熱防護性和其它三防性能（防潮，防霉，防鹽霧）要達到軍工級別，以提高設備正常運行可靠性。

4. 脈沖電源

脈沖功率技術是當前國際除塵應用迅速發展的一項高新技術，其供電原理完全不同于普通的直流供電，高壓脈沖極易產生低溫等離體，對除塵器本體有極高的反應效率。同時脈沖功率技術在環保領域應用廣適用于煙氣脫硫脫硝，該技術一旦成熟工業化可實現脫硫脫硝除塵等多污染物一體化去除。

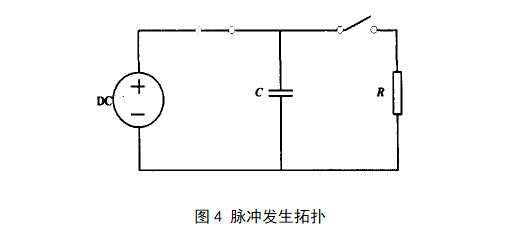

脈沖產生一般原理為：通過高壓直流電源對儲能元件（電感、電容）進行充電（慢充電），并通過快速功率開關的動作將能量以脈沖形式迅速釋放到負載上（快放電）。如圖4其中C為儲能元件，R為負載。

除塵脈沖電源供電是在直流基壓的基礎上疊加一極窄的高壓脈沖電壓，基壓只需提供一定電場強度用于粒子驅進吸附，高壓脈沖提供粉塵粒子荷電，雙電源供電使除塵效率非常高且能耗很少，具有明顯的節能減排效果。

很

 相對于傳統直流供電，高壓脈沖供電的優點為：

（1） 提高除塵效率。由于脈沖上升時間極短，提高了電場擊穿電壓，電場能獲得極高峰值電壓，利于粉塵粒子荷電。

（2） 減小收塵面積。脈沖供電時，電暈線具有非常均勻電暈分布和很強的電暈放電能力，增加了荷電機率可有效減少本體收塵面積，降低除塵器本體投資。

（3） 節能效果顯ZHU。由于脈沖供電為間歇供電且供電時間短，與傳統直流供電相比可節能50-90%。

脈沖供電技術作為一種新興高壓除塵供電技術，其技術關鍵基本掌握在歐美日韓等發達國家中，典型成熟產品為丹麥Coromax脈沖供電系統，由于成本高昂目前國內只有極少應用。該技術如果一但國內有所突破，并且能有效控制制造成本，將會給我國除塵環保行業帶來革命性的變革。
